Далее приведены наиболее распространенные схемы устройства наружной канализации частного дома:
- На фильтрующих грунтах (пески, гравий, супезь). Перейти
- На слабо фильтрующих грунтах (суглинки и глины) при низком УГВ (грунтовые воды залегают глубоко). Перейти
- На слабо фильтрующих грунтах (суглинки и глины) при высоком УГВ (грунтовые воды залегают близко к земле). Перейти
- Выгребная яма. Перейти
Необходимые материалы и работы:
- Земляные работы (разработка котлована), работа экскаватора
- Монтаж колодцев. Кольца, дно и крышки монтируются на раствор с гидрофобной добавкой
- Устройство врезок (технологических отверстий) в колодцы
- Заделка швов, монтажных отверстий и врезок
- Гидроизоляция колодцев
- Устройство гравийной (щебеночной) подушки в фильтрующем колодце (ФК)
- Монтаж люков
- Монтаж канализационных труб (трасс трубопроводов), включая устройство демпфирующей подушки.
- Строительство впитывающей площадки (впитывающей траншеи) длиной 15 м. п. (площадь 9 м. кв.) в том числе прокладку дренажной трубы и геотекстиля, устройство воздуховода (**)
- Обратная засыпка котлованов и траншей.
Примечание: В стоимость не включена стоимость доставки материалов (зависит от месторасположения объекта) и вывоз грунта в отвал.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схемы устройства наружной канализации на фильтрующих грунтах (пески, гравий, супезь)

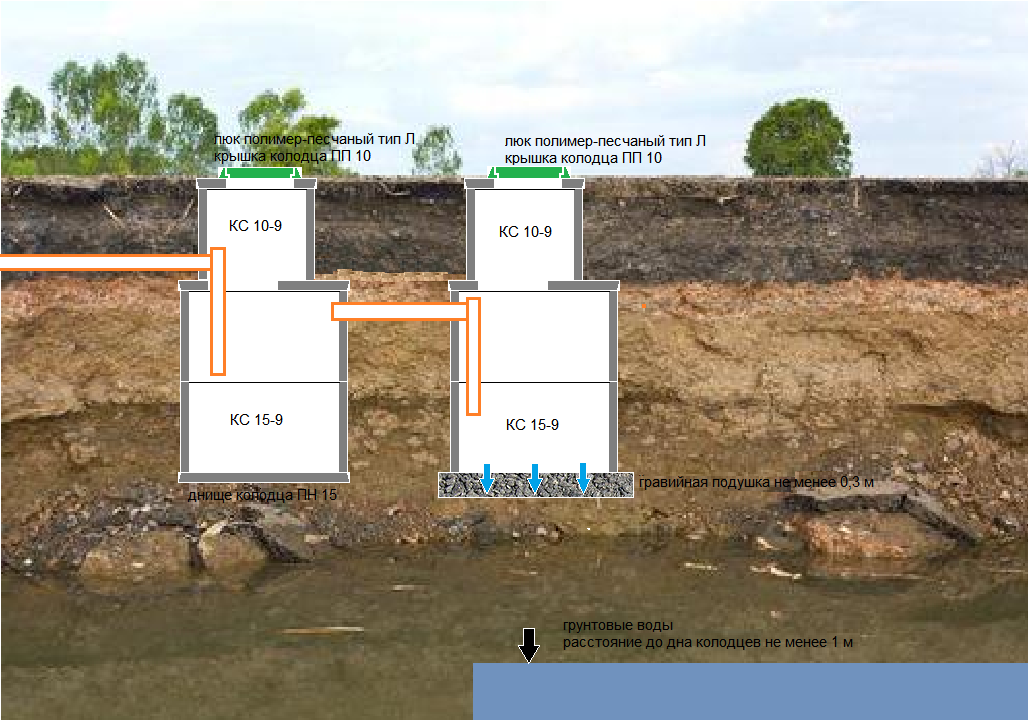

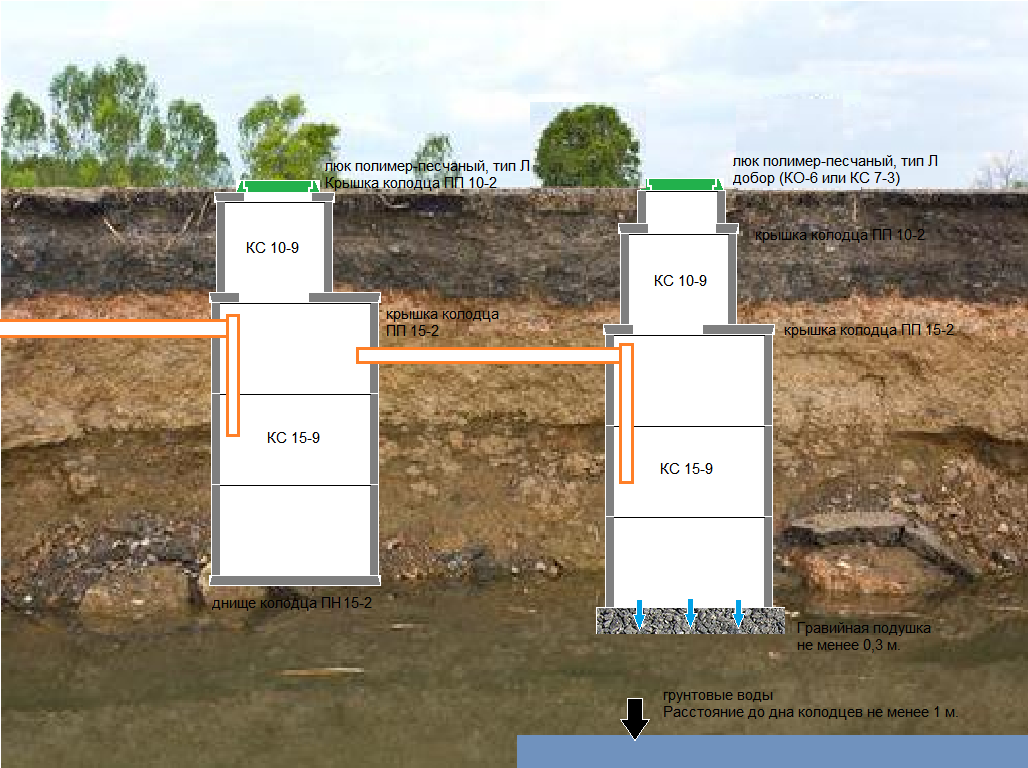

Схема 1
Состоит из двух колодцев: однокамерного септика и фильтрующего колодца (ФК)
Общий объем 11,05 м. куб. В том числе рабочий объем(*) 9,52 м. куб.
Для постоянного проживания до 7-х человек.
Схема может использоваться на слабо фильтрующих грунтах (супези и суглинки Kф > 0,0001) для постоянного проживания до 3-4 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24

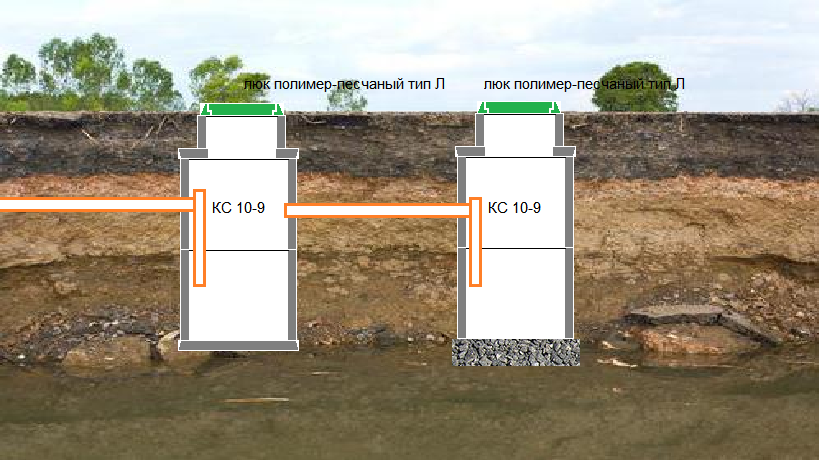

Схема для дачи
Состоит из двух колодцев: однокамерного септика и фильтрующего колодца (ФК)
Общий объем 3,05 м. куб.
Для постоянного проживания до 2-х человек. Временного проживания до 4 человек
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Важно: Данную схему рекомендуем использовать только в домах сезонного проживания.

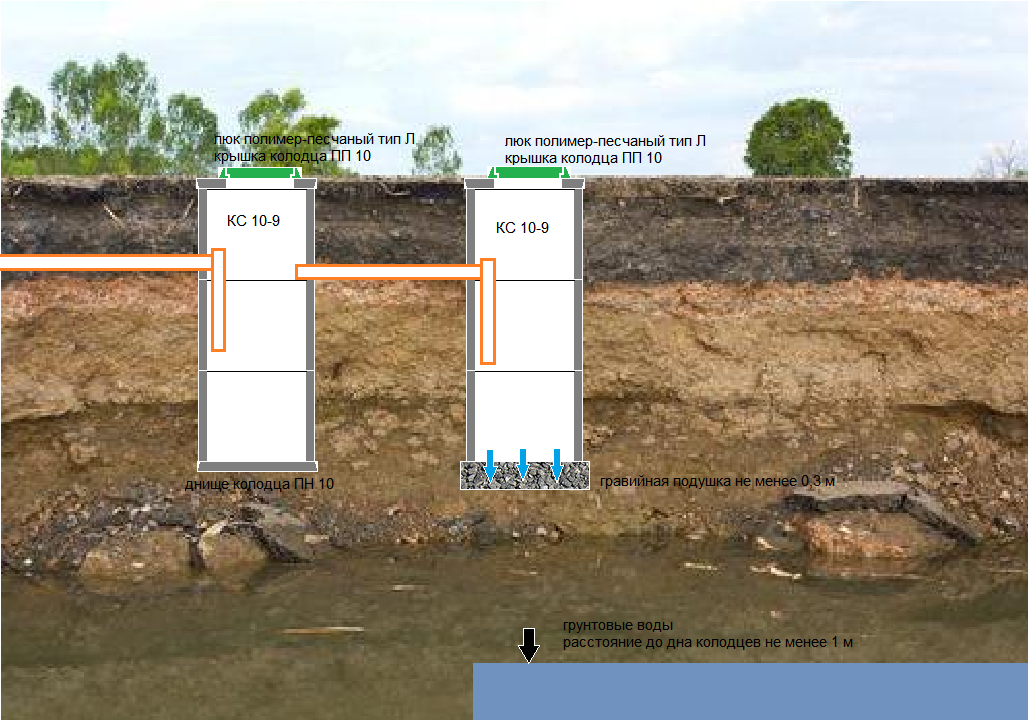

Схема 2.
Состоит из двух колодцев: однокамерного септика и фильтрующего колодца (ФК)
Общий объем септика 4,25 м. куб. В том числе рабочий объем(*) 3,3 м. куб.
Для постоянного проживания до 2-3 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 3
Состоит из двух колодцев: однокамерного септика и фильтрующего колодца (ФК)
Общий объем 7,76 м. куб. В том числе рабочий объем(*) 6,35 м. куб.
Для постоянного проживания до 4-5 человек.
Схема может использоваться на слабо фильтрующих грунтах (супези и суглинки Kф > 0,0001) для постоянного проживания 2-3 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 4
Состоит из двух колодцев: однокамерного септика и фильтрующего колодца (ФК)
Общий объем 8,29 м. куб. В том числе рабочий объем(*) 6,88 м. куб.
Для постоянного проживания до 6-7 человек.
Схема может использоваться на слабо фильтрующих грунтах (супези и суглинки Kф>0,0001) для постоянного проживания до 3 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24

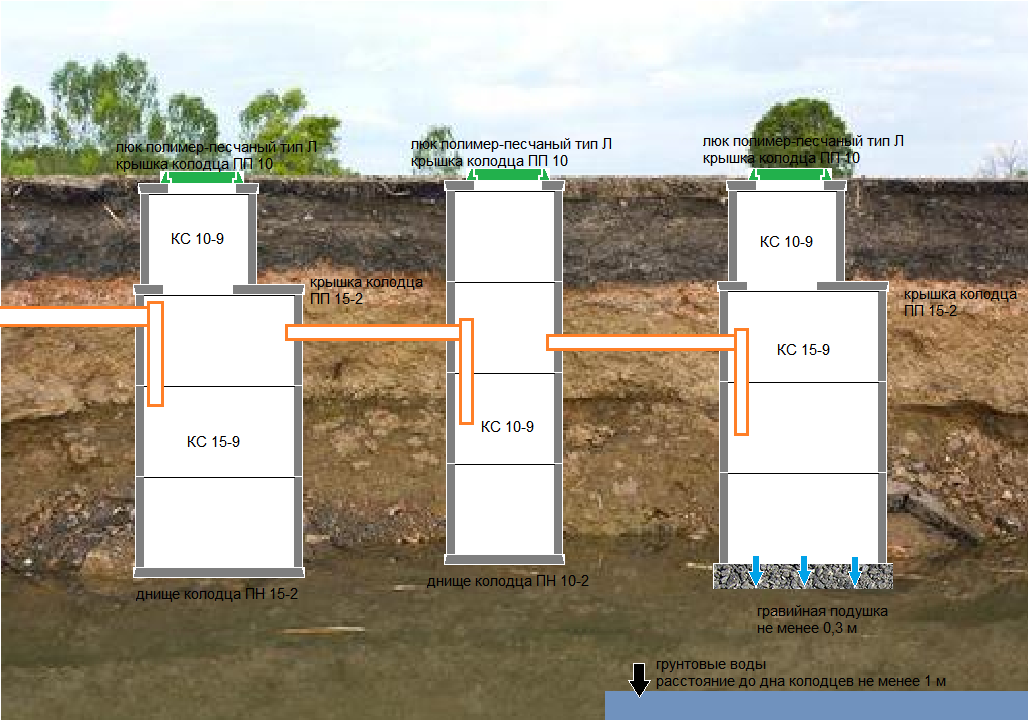

Схема 5
Состоит из трех колодцев: двухкамерного септика и фильтрующего колодца (ФК)
Общий объем 13,76 м. куб. В том числе рабочий объем(*) 11,64 м. куб.
Для постоянного проживания до 10-11 человек.
Схема может использоваться на слабо фильтрующих грунтах (супези и суглинки Кф>0,0001) для постоянного проживания до 4-5 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схемы устройства наружной канализации на слабо фильтрующих грунтах (суглинки и глины Кф<0,0001) при низком УГВ
(грунтовые воды залегают глубоко)

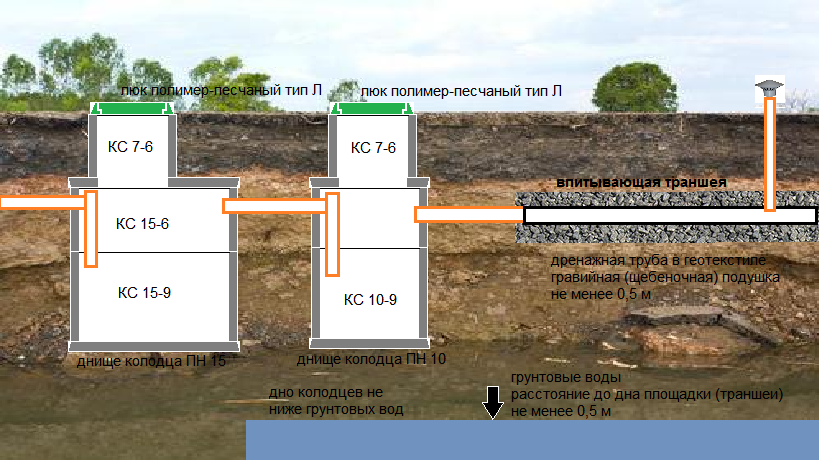

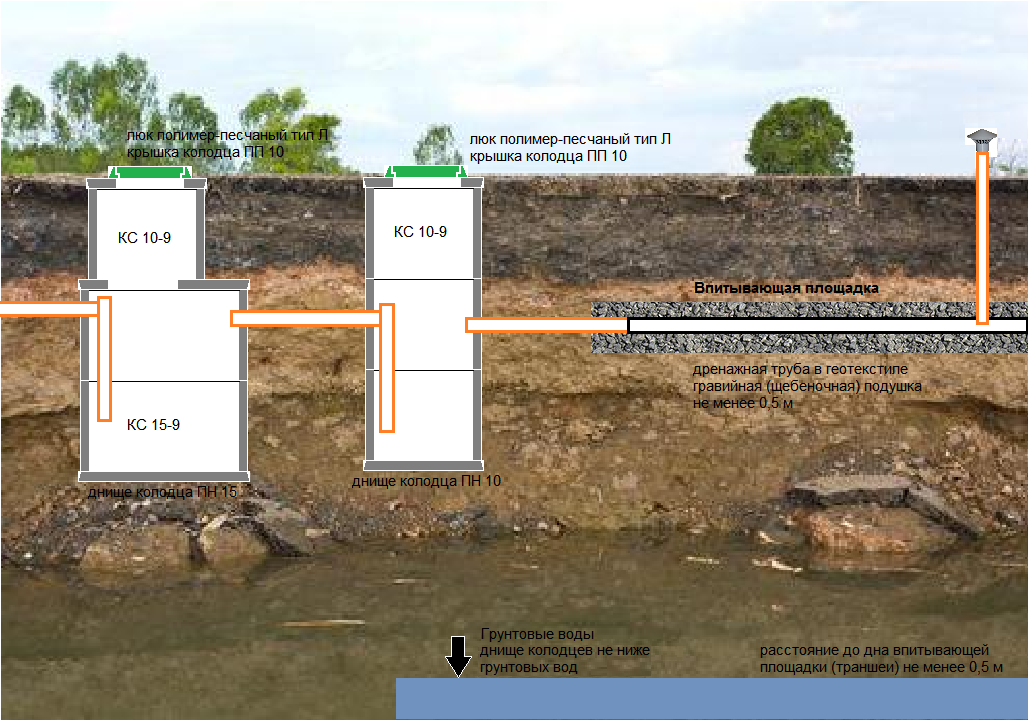

Схема 6
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 8,3 м. куб. В том числе рабочий объем(*) 6,88 м. куб.
Для постоянного проживания до 5-6 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24

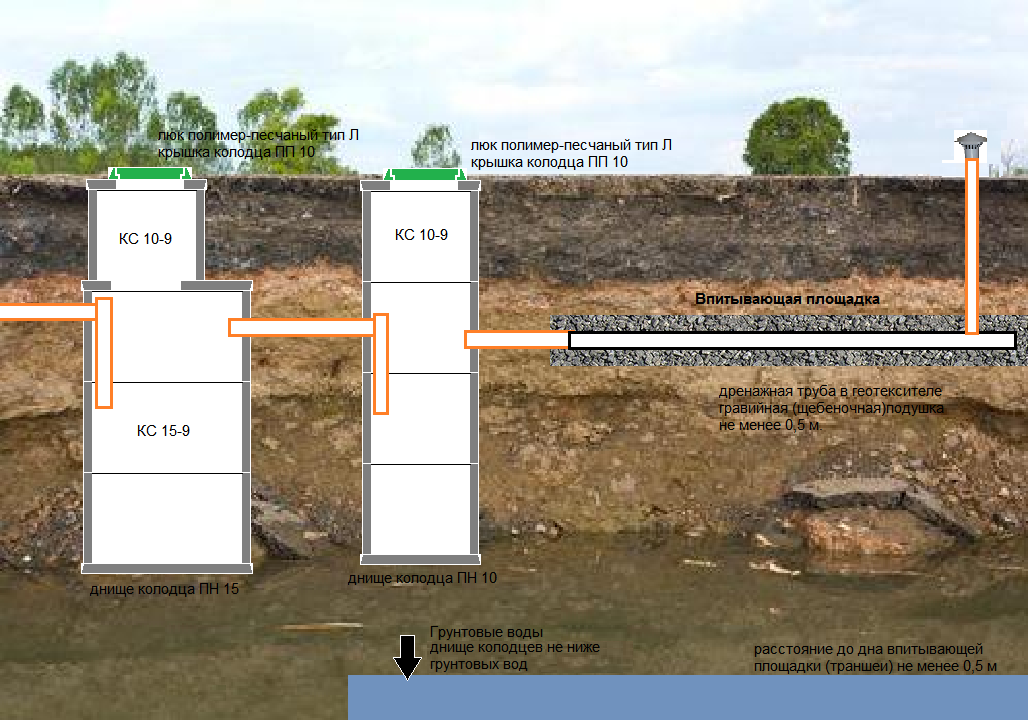

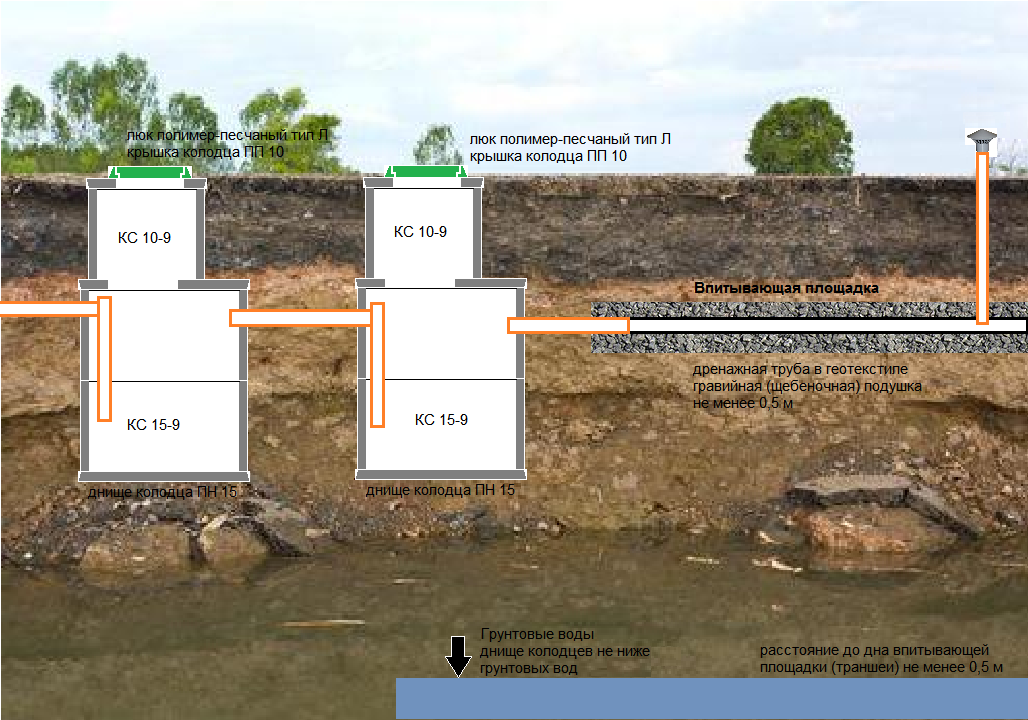

Схема 7
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 10,93 м. куб. В том числе рабочий объем(*) 9,52 м. куб.
Для постоянного проживания до 7 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 8
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 5,99 м. куб. В том числе рабочий объем(*) 4,58 м. куб.
Для постоянного проживания до 4-5 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 9
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 7,76 м. куб. В том числе рабочий объем(*) 6,35 м. куб.
Для постоянного проживания до 6-7 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схемы устройства наружной канализации на слабо фильтрующих грунтах (суглинки и глины) при высоком УГВ
(грунтовые воды залегают близко к земле)

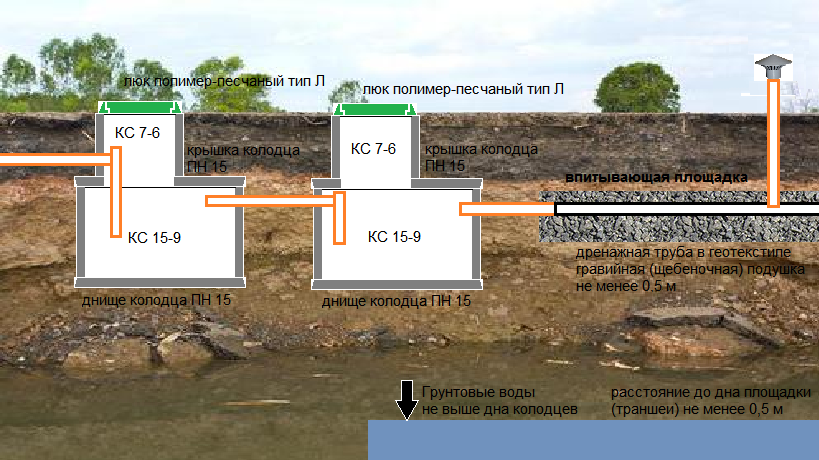

Схема 10
Уровень грунтовых вод не выше 1,7-2,1 м.
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 3,63 м. куб. В том числе рабочий объем(*) 3,18 м. куб.
Для постоянного проживания до 3 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 11
Уровень грунтовых вод не выше 2,2-2,5 м.
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 4,28 м. куб. В том числе рабочий объем(*) 3,82 м. куб.
Для постоянного проживания до 3-4 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
Схема 12
Уровень грунтовых вод не выше 2,2-2,5 м.
Состоит из двухкамерного септика (два колодца) и впитывающей площадки (ВП)
Общий объем септика 5,75 м. куб. В том числе рабочий объем(*) 5,29 м. куб.
Для постоянного проживания до 5 человек.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24

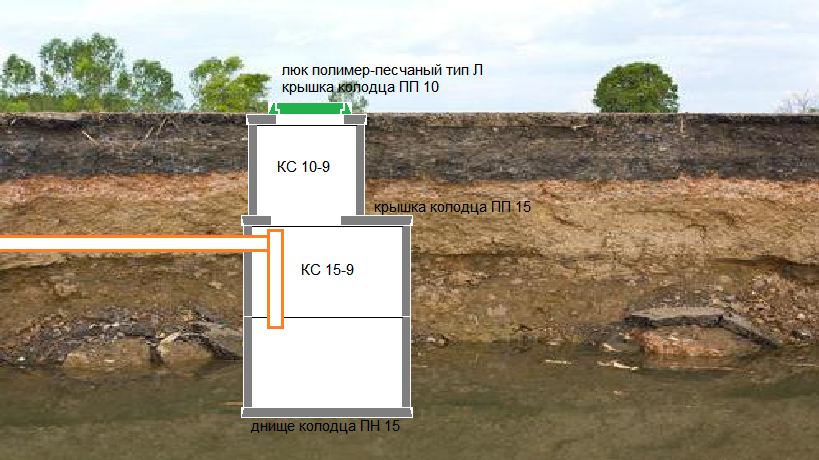

Выгребная яма
Схема 13
Общий объем 3,88 м. куб. В том числе рабочий объем(*) 3,17 м. куб.
Для временного проживания до 3-4 человек.
Важно: Мы настоятельно не рекомендуем устанавливать выгребные ямы без дна.
Выполняем монтаж наружной канализации
велком 8 (029) 340-21-81
мтс 8 (029) 876-67-24
(*) Рабочий объем колодцев зависит от ввода трассы канализации. Схемы устройства ввода канализационных труб в колодцы могут отличаться от представленных на рисунках.
(**) Площадь впитывающей площадки (длинну траншеи) необходимо расчитывать индивидуально, исходя из объема сточных вод и впитывающей способности грунтов (коеффициента фильтрации).
