Почвенная доочистка сточных вод
Почвенная доочистка сточных вод обязательна при использовании септика в качестве элемента очистного сооружения.
Конструкция сооружения почвенной очистки определяется рабочим проектом и зависит от вида грунта, условий сброса бытовых стоков (требуемого качества очистки), уровня грунтовых вод, климатической зоны, рельефа местности, плана участка. Расположение очистного сооружения определяется на стадии проектирования с индивидуальной привязкой в плане и повысоте к объекту застройки, при условии наличия следующей информации и характеристики участка: гидрогеологическая обстановка в месте предполагаемого размещения очистного сооружения, фильтрующая способность почвы, наличие карстовых пород, защищённость подземного водоносного горизонта, высота стояния грунтовых вод.
На местности, где слив осветлённых стоков без доочистки запрещён по санитарным нормам, требуется установка поля фильтрации. Поле фильтрации представляет собой трубопровод, выполненный из дренажных труб, проложенных над слоем щебня в толще песчаного основания. Вода фильтруется через песок и попадает в слои фильтрующего щебня, а затем впитывается в грунт.
Также существует применение таких систем доочистки как: фильтрующий колодец, фильтрующая траншея, фильтр с использованием активированных материалов, а также ламп ультрафиолетового обеззараживания.
При почвенной доочистке возможно использование следующих сооружений:
- фильтрующий колодец (ФК);
- впитывающая траншея (площадка) (ВТ);
- песчано-гравийный фильтр или фильтрующую траншею (ФТ);
- поле подземной фильтрации (ППФ).
Устраивают на фильтрующих грунтах — супеси, песчаные грунты (ФК, ППФ) и не фильтрующих (ФТ) грунтах при уровне залегания грунтовых вод >=1 м ниже, чем основание колодца (ФК), лотка оросительных труб (ППФ) или лотка дренажной трубы (ФТ).
Сооружение снабжают вентиляционной трубой D100 мм, которую выводят над поверхностью почвы выше предполагаемого уровня снежного покрова (обычно 0,7 м). Вентиляцию ставят на каждую оросительную (в конце линии) и дренажную (в начале) трубу. Размеры колодца и длину оросителей определяют по допускаемой гидравлической нагрузке — расходу воды на 1 м2 отфильтрованной поверхности (дно и стенки ФК) или на 1 м длины оросительной трубы (ППФ, ФТ).
Устройство водоотведения в зависимости от имеющихся характеристик грунта на участке и делится на два основных вида исполнения: фильтрующий грунт (супесь, песок, торф) или не фильтрующий грунт (глина).
Фильтрующий колодец
На фильтрующем грунте организуют фильтрующий колодец, площадью фильтрации для супеси - 3 м2, для песка - 1,5 м2, на одного человека.
Чем площадь фильтрации больше, тем дольше будет срок эксплуатации колодца. Для корректной работы системы грунтовые воды должны залегать ниже уровня укладки щебня на 500 мм, при этом необходимо, чтобы основание колодца было выше, чем уровень грунтовых вод более, чем на 1 м.
Фильтрующий колодец устанавливают в песках и супесях из монолитного железобетона, либо сборных железобетонных конструкций или из кирпича.
Днище стенок насыпаются щебнем, изнутри колодец наполняется слоем щебня высотой до 1 м. Эффективность очистки бытовых стоков по показателям взвешенных веществ может достигать 100 %.
Наиболее простым, надежным и экономичным будет устройство фильтрующего колодца из бетонных колец

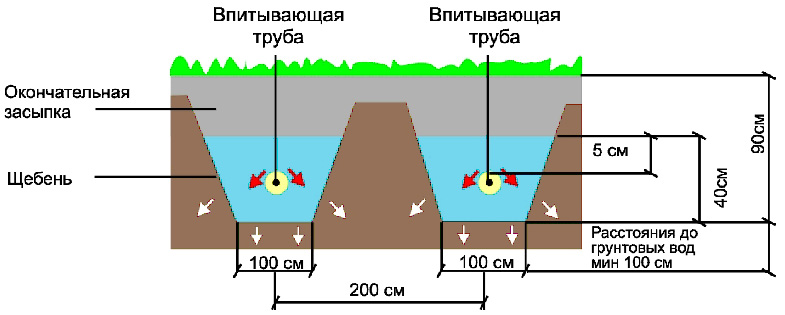

Впитывающая траншея (площадка)
Там, где слив бытовых осветлённых стоков после прохождения через септик без устройства системы доочистки по строительным и санитарным нормам не допускается, возможна дополнительная установка впитывающей траншеи или площадки.
Впитывающая площадка — это трубопровод, выполненный из перфорированного материала. Вода проходя через него поступает в грунт, затем, проходя через слой пористой фильтрующей почвы, способствует идеальному развитию бактерий природного характера.
Впитывающая траншея применяется в песках и супесях и является системой перфорированных, оросительных труб, выполненных на глубине до 0.9 метров и более 1 м выше уровня залегания грунтовых вод. Оросительная система — это система из перфорированного трубопровода, уложенного с уклоном 0.001-0.003. Для обеспечения жёсткости в основании труб, под них необходимо укладывать подсыпку щебня, битого кирпича, гравия или шлака мелкой фракции (20-40 мм). На конце оросительной системы необходимо выполнить вентиляционный стояк (продух) общей длиной не менее 0.7 м.
Эффект возможной очистки по показателям взвешенных веществ на полях фильтрации составляет до 98%.

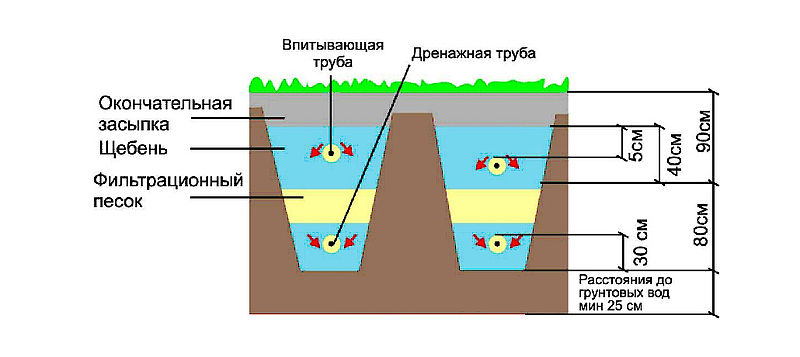

Фильтрующая траншея
Фильтрующую траншею выполняют в грунтах, имеющих низкие фильтрующие характеристики (суглинки и глины), оформляя искусственно сформированные почвенные пласты, в слоях которых выполнены дренажные и оросительные сети. Эти траншеи рекомендуется размещать вблизи от траншей, наклонных углублений, куда поступают самотеком очищенные бытовые стоки, либо устраивать откачку поступающих осветлённых стоков через водоприёмный колодец. Пространство между дренажной и оросительной сетью заполняют щебнем и песком. Отличие песчано-гравийного фильтра от фильтрующей траншеи в том, что дренажные и оросительные трубы, размещаемые в котловане, выполняются параллельными линиями.
Поле подземной фильтрации или фильтрующую траншею размещают по уклону рельефа местности. Длину одной линии оросительной и дренажной сети рекомендуется принимать не более 12 м; уклон в направлении движения воды 0,01. Конфигурация в плане (лучевая, линейная, параллельная) зависит от общей планировки и рельефа участка, его размеров, существующего и планируемого благоустройства и озеленения. При числе линий оросительной сети более одной устраивают распределительный колодец, который обеспечивает равномерную раздачу сточных вод по линиям. Параллельные траншеи делают отдельными (обычно ППФ в супесчаном грунте) или совмещают две или три линии оросительных труб в одной широкой траншее, соблюдая расстояние между осями. Под оросительными трубами, в широкой траншее укладывают в промежутке одну или две дренажные трубы. После чего отфильтрованная вода стекает в дренажные трубы и попадает в канаву или овраг.
Фильтр доочистки
При особых требованиях к качеству осветлённых бытовых стоков применяется дополнительная биологическая очистка в ёмкости биофильтра. Материалы для фильтрации: гранитный щебень, гравий, песок, антрацит, гранулированный доменный шлак, полимеры и т. д. Применение полимерных фильтром которые обладают превосходным трехмерным распределением и большим свободным объемом до 90% ( щебень всего 25%) , позволяет очищать стоки более качественно.
